Оптимальное решение для интегрированного производства с использованием 3D-печати
2026-06-02
«Интеграция деталей» обычно считается одним из главных преимуществ технологий аддитивного производства.
Сложный узел можно объединить в одну деталь, пригодную для 3D-печати. Это позволит сократить количество крепежных элементов, устранить соединительные узлы и упростить цепочку поставок. Звучит очень заманчиво.
Однако это утверждение часто неправильно понимают, поскольку преобразование 12 деталей в одну — это достижение, связанное исключительно с дизайном. А настоящий вопрос заключается в том, какую проблему это решает?
Существование большинства сборочных узлов обусловлено определенными причинами. Онине являются произвольным сочетанием, а отражают различные ограничения традиционных производственных процессов, такие как ограниченные возможности обработки, использование режущих инструментов, разделение материалов, управление тепловым режимом, требования к техническому обслуживанию, а также последовательность сборки и т. д.
Когда эти компоненты объединяются в одну деталь для 3D-печати, возникает сильное желание упростить их до единой геометрической фигуры. Иногда это действительно возможно, но часто приводит к появлению новых проблем.
Исчезновение соединений приводит к утрате пространства для обработки ; удаление крепежных элементов приводит к утрате возможности регулировки ; детали были объединены, но допуски стало еще сложнее контролировать. Если не понимать функции каждого компонента в исходной сборке, интеграция останется лишь поверхностной.
Именно в этом заключается недостаток многих рабочих процессов проектирования для аддитивного производства (DfAM). Они рассматривают объединение деталей как геометрическую задачу, а не как инженерную задачу.
Объединение компонентов с использованием топологической оптимизации, скорее всего, приведет к тому, что деталь станет легче, сложнее, а также менее практичной. Основная проблема заключается в том, чтооперации с геометрией были выполнены до полного понимания задачи.
В области дизайна существует термин «целевой геометрический дизайн», который предполагает, что дизайн должен начинаться с замысла: важно не то, что можно изготовить с помощью инструментов, а то, какую функцию должна выполнять деталь.
Поэтому при интеграции деталей следует отталкиваться не от их количества, а от самой системы. Какие функции необходимо выполнять? Как нагрузки передаются в конструкции? В каких местах температурный градиент имеет решающее значение? Какие допуски определяют эксплуатационные характеристики? Как компоненты взаимодействуют с соседними системами?
Только после того, как на эти вопросы будут даны ответы, можно определить архитектуру. Иногда это приводит к интеграции архитектуры, иногда — к модуляризации, а иногда — к совершенно новому подходу к проектированию. Но в любом случае конечный результат является преднамеренным.
Технологии аддитивного производства позволяют объединить функции, которые ранее были распределены по нескольким компонентам,потоковые каналы можно встроить в конструкцию, функции терморегулирования — интегрировать в несущую конструкцию, а соединения — перепроектировать, а не просто удалять.
Именно в этом заключается истинная ценность: речь идет не о сокращении количества деталей ради самого сокращения, а о создании геометрической структуры, в которой гармонично сосуществуют различные функции. В этом контексте сложность не является декоративной, а имеет смысл. Каждая деталь существует для повышения производительности.

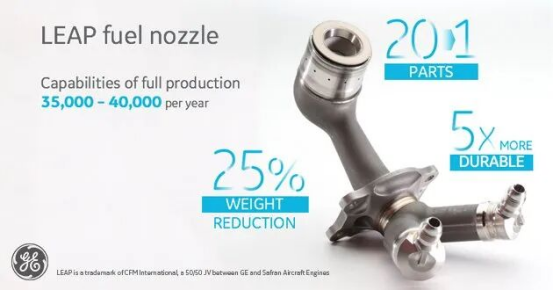

Образец интегрированного проектирования с использованием 3D-печати: топливные форсунки для авиационных двигателей, разработанные компанией GE
Конечно, интегрированный дизайн также создает новые проблемы. Более крупные цельные детали могут быть более подвержены деформации, а внутренние элементы могут усложнить последующую обработку, а также затруднить проверку и сертификацию.
Поэтому с самого начала необходимо учитывать технологичность при проектировании. Необходимо непосредственно интегрировать в рабочий процесс проектирования вопросы, связанные с поведением материала, стратегиями обработки и допусками. Это включает в себя прогнозирование отклонений, понимание влияния направления формования, а также обеспечение того, чтобы конечная геометрия была не только функциональной, но и простой в производстве и масштабируемой.
Массовая интеграция деталей — это очень привлекательное преимущество, но оно имеет реальный смысл только в том случае, если отражает более глубокие инженерные изменения. Критерием оценки DfAM (проектирования с учетом аддитивного производства) должно быть не количество сокращенных деталей, а эффективность интеграции функций. Ведь цель заключается не в сокращении количества деталей, а в создании более совершенной системы.
