Проблемы проектирования, технологического процесса и последующей обработки двигателей, изготовленных методом 3D-печати
2026-07-24
Пневматические двигатели конической формы. В настоящее время основные исследования в этой области сосредоточены на разработке конструкции сопел, а также на материалах для 3D-печати, технологиях печати и методах последующей обработки, позволяющих удовлетворить экстремальные требования к теплостойкости и механической прочности.
Производство с помощью 3D-печати
Проблемы проектирования пневматических двигателей с заостренным конусом. Двигатели этого типа по-прежнему нуждаются в механизме «регенеративного охлаждения», однако на практике тепловыделение пневматических двигателей с заостренным конусом настолько велико, что традиционные схемы регенеративного охлаждения не способны удовлетворить требования на системном уровне.

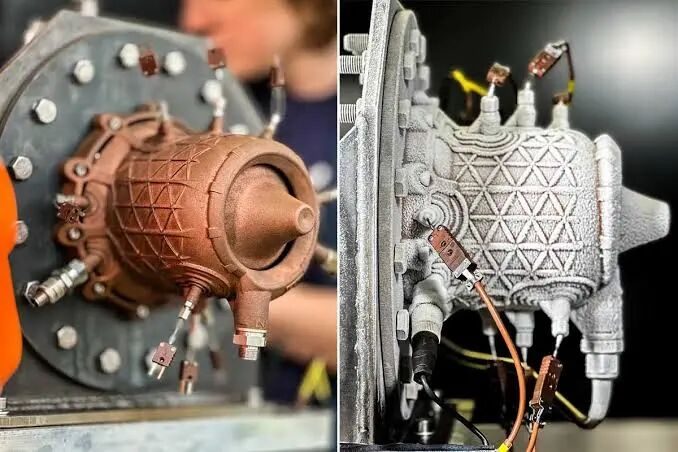

Две европейские компании — Pangea Aerospace и Aenium Engineering — ранее разработали напечатанный на 3D-принтере аэродинамический конусный двигатель, работающий на жидком кислороде и жидком метане.
Используя характерную для кольцевых пневматических конусов двухслойную конструкцию стенок, они разделили систему охлаждения на два контура. Верхняя часть конуса, так называемый заглушка или конус, охлаждается жидким кислородом, а корпус — жидким метаном. Таким образом, традиционный недостаток пневматических конусов превратился в их преимущество. Кроме того, они разработали новый подход к проектированию каналов.
В системе Pangea используется метод точечной оптимизации, благодаря чему форма каналов более точно соответствует естественным изменениям. Резкие изменения характеристик охлаждающей жидкости требуют столь же резких изменений формы каналов, чтобы избежать переохлаждения или перегрева материала. Новая конструкция позволяет разбить сложную задачу охлаждения на множество мелких частей и оптимизировать каждую из них, обеспечивая максимальную эффективность. По сути, это означает, что в каждой части температура максимально приближается к максимальной рабочей температуре материала.

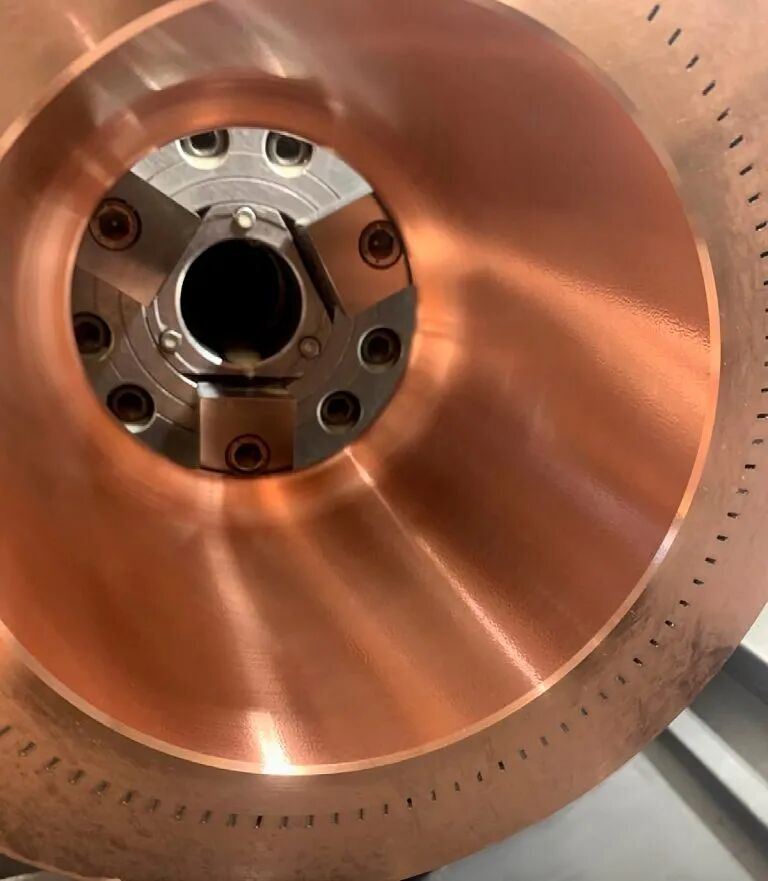

Обработанная внутренняя поверхность корпуса, на которой видны каналы охлаждения
Процесс оптимизации должен проходить в несколько итераций, что позволяет, благодаря включению в уравнения параметров шероховатости и кривизны, более полно раскрыть безграничные возможности проектирования. Из-за ограничений, связанных с геометрией и направлением потока охлаждающей жидкости, кривизна традиционных каналов оказывает негативное влияние на работу аэродинамических конусных двигателей.
Чтобы смягчить это воздействие, компания Pangea внедрила искусственную спиралеобразную кривизну на другой плоскости; спиралеобразная форма канала за счет центробежной силы прижимает охлаждающую жидкость к стенкам, что позволяет еще больше повысить эффективность теплообмена.
Шероховатость поверхности изделий, напечатанных на 3D-принтере, является важным фактором, влияющим на теплопередачу и перепад давления, однако именно она играет ключевую роль в повышении теплопередачи в критических зонах. Производители корректируют соответствующие параметры в процессе печати и используют естественные изменения шероховатости, присущие структуре аддитивных изделий, путем увеличения угла наклона в критических зонах.

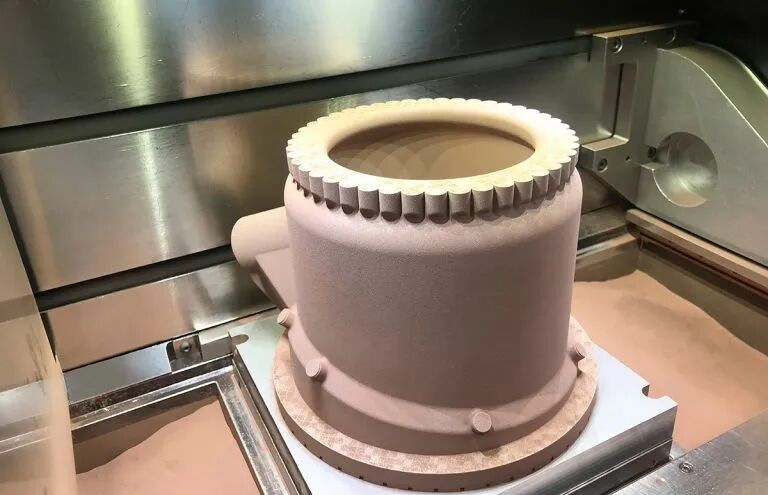

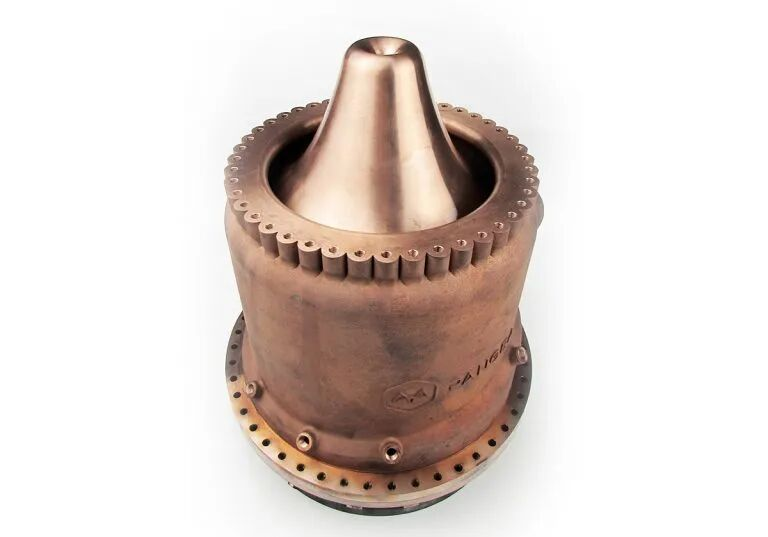

Корпус пневматического двигателя с заостренным конусом
Помимо сложной конструкции, терморегулирование пневматического конуса представляет собой серьезную задачу. Данная конструкция включает две поверхности камеры сгорания, обе из которых подвергаются воздействию высокотемпературных газов и требуют охлаждения с использованием равного количества ракетного топлива. Это требует разработки сложной системы внутренних коллекторов и охлаждающих каналов. Эти каналы имеют различную ориентацию и поперечное сечение и перекрещиваются в конструкции таким образом, что их невозможно реализовать с помощью традиционных методов субтрактивного производства.

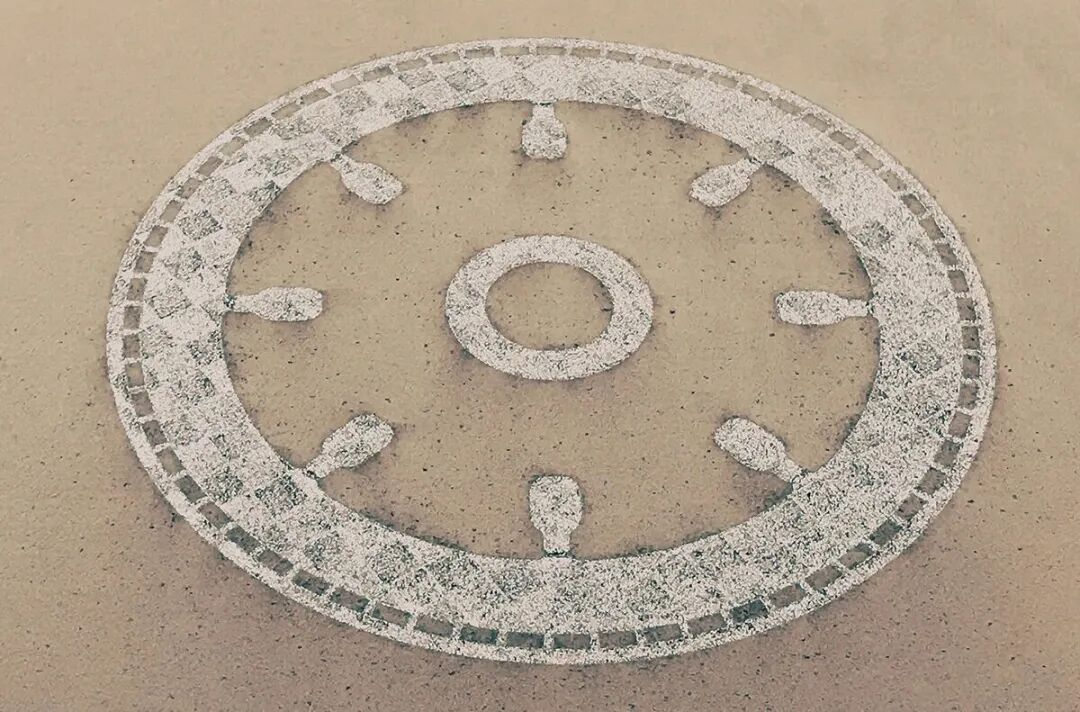

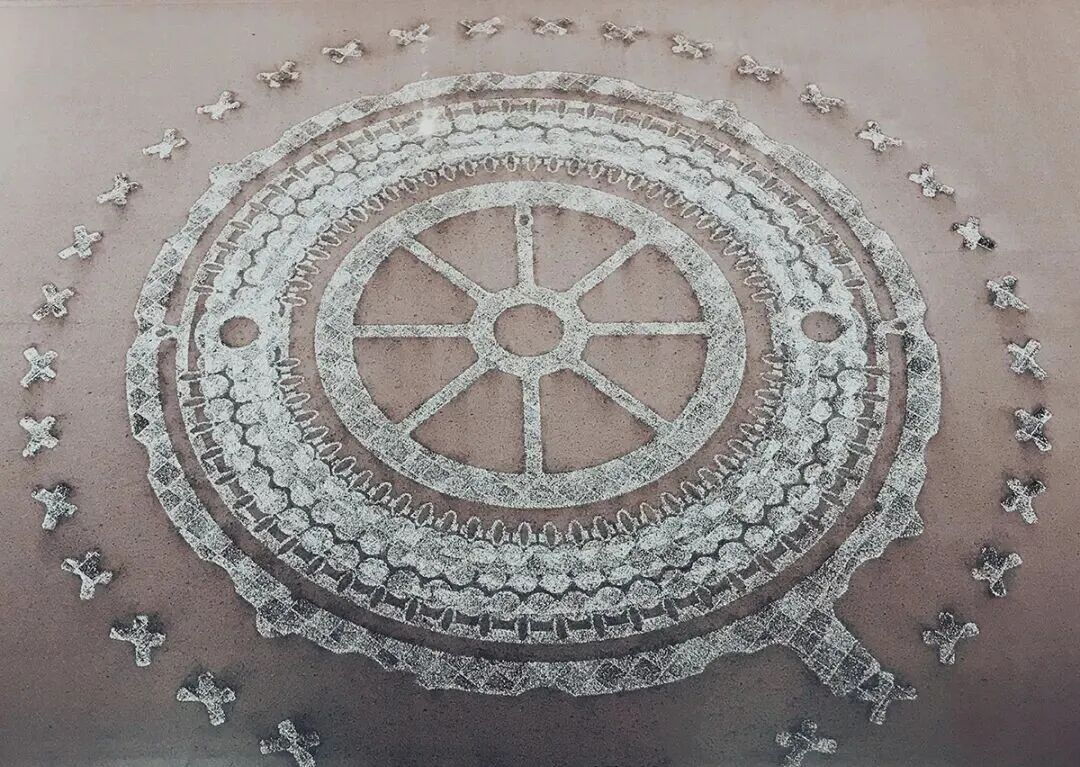

Проблемы послепечатной обработки в 3D-печати
Одной из главных проблем аддитивного производства при проектировании единичных деталей со сложной геометрией является удаление остатков порошка из труднодоступных внутренних каналов, таких как каналы охлаждения и футеровка, впускные и выпускные коллекторы, а также отверстия для датчиков.
Кроме того, необходимо удалить стружку, заусенцы и отходы, образовавшиеся в процессе механической обработки, полировки и последующей антикоррозионной обработки; если их не удалить, они могут привести к повреждениям и даже к выходу двигателя из строя во время запуска. Кроме того, сам процесс очистки не должен загрязнять двигатель или создавать риск коррозии.
Учитывая присущую пневматическим двигателям с заостренным конусом геометрическую сложность и чрезвычайно сложную конструкцию каналов охлаждения, достичь этой цели простым, эффективным, экономичным и реалистичным способом — задача далеко не из лёгких.
На примере двигателя, представленного в данной статье, для обеспечения полного удаления всех остатков изнутри двигателя команда разработчиков интегрировала в конструкцию несколько отверстий для удаления порошка, а также разработала специальную систему выпускных каналов и отверстий для корпуса и заглушки, что позволило свести количество операций к минимуму.
Эти конструктивные решения применяются на всех этапах производственного процесса, что доказывает: если с самого начала правильно использовать методы проектирования с учетом аддитивных технологий, то даже самые сложные проекты можно реализовать с помощью относительно простых операций.
Еще одной сложной областью является возможность печати на нависающих поверхностях и ее связь с шероховатостью поверхности. В качестве примера можно привести внутреннюю облицовку — один из важнейших компонентов ракетного двигателя, который обеспечивает эффективный теплообмен между стороной, подверженной воздействию высокотемпературных газов, и стороной, подверженной воздействию охлаждающей жидкости, предотвращая плавление конструкционных материалов.
При этом обязательным условием является то, что конечные размеры и шероховатость поверхности внутренней облицовки должны соответствовать чрезвычайно строгим требованиям. Эти конструктивные ограничения требуют тесного взаимодействия между функциональными подразделениями, конструкторским отделом, отделом расчета конструкций и производственным отделом, а также проведения многочисленных итераций, прежде чем будет сформирован проект, готовый к печати.
КОНЕЦ
Аддитивное производство — это относительно новая и передовая технология изготовления, которая обладает своими уникальными преимуществами, недостатками и требованиями к последующей обработке. В случае таких высокосложных изделий, как пневматический конус, 3D-печать позволяет преобразовать сложную конструкцию, ранее состоявшую из сотен или тысяч деталей, в одну-две детали, что не только упрощает сборку и соединение двигателя, снижает затраты на рабочую силу, но и значительно повышает эксплуатационные характеристики изделия.
