Пожалуйста, оставьте нам сообщение
При выборе материалов для 3D-печати радиаторов с учетом условий эксплуатации медь — не единственный вариант.
2026-06-10
Обязательно ли выбирать чистую медь для изготовления деталей систем теплоотвода методом 3D-печати?
Необязательно. Хотя чистая медь обладает более высокой теплопроводностью, чем подавляющее большинство других металлов, ее плотность составляет 8,9 г/см³, что примерно в 3,3 раза превышает плотность алюминиевого сплава.
В сферах, где критически важен вес изделий — например, в аэрокосмической отрасли, производстве электромобилей и робототехнике, — инженеры отдают предпочтение удельной теплопроводности (то есть теплопроводности на единицу плотности), а не абсолютной теплопроводности.
Термическая обработка оказывает существенное влияние на теплопроводность изделий из чистой меди и алюминиевого сплава AlSi10Mg, полученных методом 3D-печати. Это обусловлено тем, что теплопроводность материала в значительной степени зависит от распределения фаз, пористости и состояния, достигнутого в результате термообработки.

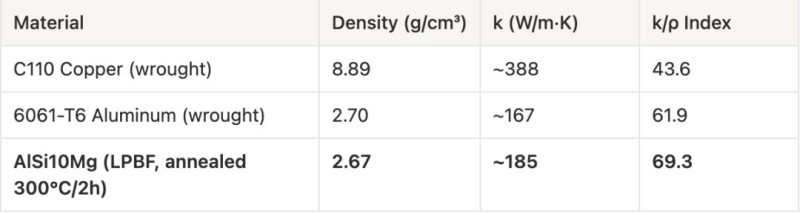

Согласно данным исследований одной из компаний, после термической обработки удельная теплопроводность (в расчете на единицу плотности) напечатанного на 3D-принтере сплава AlSi10Mg составляет 69,3, тогда как у промышленной чистой меди этот показатель равен лишь 43,6; благодаря этому данный сплав является идеальным материалом для создания легких конструкций, предназначенных для отвода тепла.

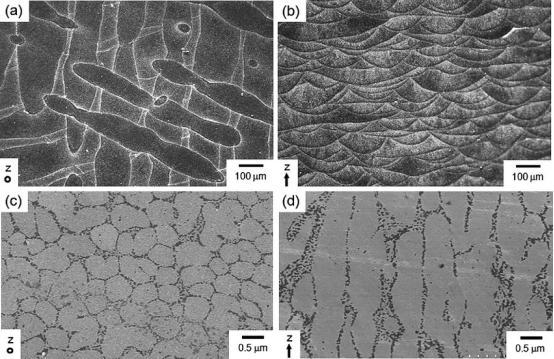

Процесс 3D-печати алюминиевых сплавов, характеризующийся быстрыми циклами плавления и затвердевания, формирует уникальную микроструктуру. К ее особенностям относятся наноразмерные кремниевые сетки, распределенные по границам зерен, высокая плотность дислокаций вследствие термических напряжений, а также образование пересыщенного твердого раствора кремния в алюминиевой матрице. Эти структурные факторы вызывают рассеяние фононов и электронов, в результате чего теплопроводность сплава AlSi10Mg в состоянии после печати составляет всего 90 Вт/(м·К).

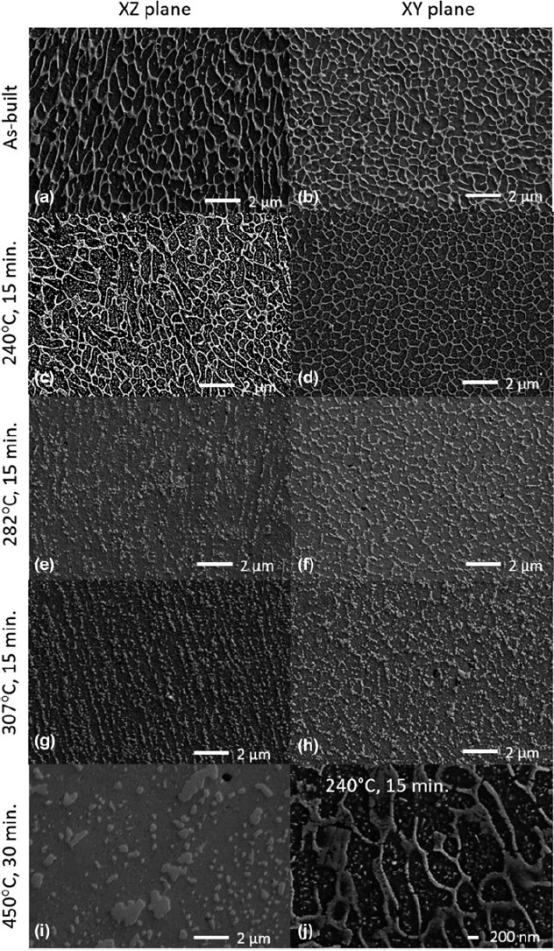

Для обеспечения эффективной работы AlSi10Mg в системах теплоотвода необходима термообработка. Согласно данным компании Xihe Additive Manufacturing, отжиг деталей при температуре 300°C в течение двух часов изменяет микроструктуру: кремниевые сетки укрупняются, твердый раствор распадается, а плотность дислокаций снижается. Это устраняет препятствия для переноса электронов.
В результате теплопроводность термообработанного сплава AlSi10Mg возрастает до 185 Вт/(м·К), хотя предел прочности при растяжении снижается примерно на 10–15%. Однако для таких компонентов, как охлаждающие плиты и теплообменники, такой компромисс оправдан.
Таким образом, выбор материала для теплоотвода зависит от условий эксплуатации. Сплав AlSi10Mg лучше подходит для случаев, когда приоритетом является малый вес изделия, а тепловые нагрузки умеренны; в то же время чистая медь предпочтительнее там, где локальное тепловыделение превышает физические возможности алюминиевых сплавов.
При 3D-печати сплава AlSi10Mg методом LPBF коэффициент поглощения материалом излучения зеленого лазера остается более высоким по сравнению с инфракрасным лазером. Это обеспечивает зеленым лазерам существенные преимущества в плане эффективности обработки, качества поверхности и точности воспроизведения деталей — преимущества, которые в конечном счете позволяют изготавливать сверхтонкие радиаторы и сложные микроканалы.

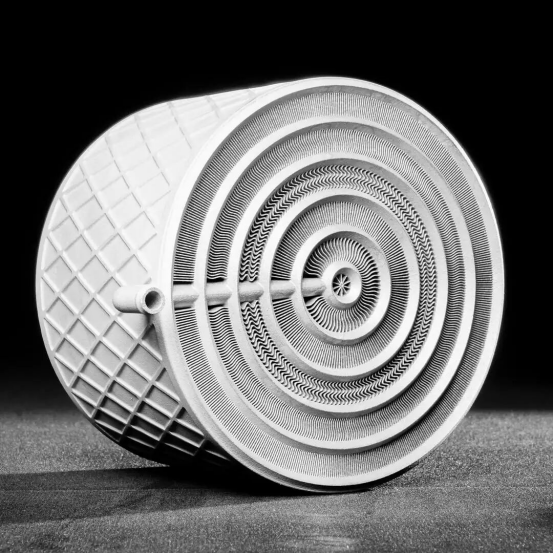

Этот радиатор отличается наличием конформных каналов охлаждения, ребер с микроструктурой и решетчатой конструкции; при минимальной толщине стенок всего 0,3 мм он изготавливается как единое цельное изделие методом 3D-печати — и всё это лишь за 36 часов. Для сравнения: традиционные методы производства обычно требуют двух месяцев, включают сочетание множества процессов и этапов, а также сопряжены с риском утечки рабочей жидкости. Преимущества 3D-печати очевидны.
